Langsung saja dibawah ini gambar
rangkaiannya:
Secara sederhana cara kerja
rangkaian diatas adalah rangkaian diatas menggunakan TSOP 4838 sebagai penerima
infrared dari remote, TSOP tersebut bisa menerima sinyal infrared dengan jarak lebih
dari 5 meter. Pada saat remote dipencet maka sinyal dari TSOP akan mengalami
perubahan dari low ke high dan di kuatkan oleh transistor BC558 dan masuk ke
CLK IC CD4017. IC ini fungsinya untuk menggeser data. Karna
kita memerlukan dua kemungkinan yaitu on dan off, maka pergeseran direset pada
pin 4. Kemudian keluaran IC ini (pada saat on) dihubungkan ke relay yang
fungsinya sebagai saklar.
Daftar
Komponen:
- · TSOP 4838
- · Resistor 47Ω
- · Resistor 220kΩ
- · Resistor 330Ω (2 buah)
- · Kapasitor 100µF / 10V
- · Kapasitor 0,1µF
- · Transistor BC558
- · Transistor BC548
- · LED merah dan kuning
- · Dioda 1N4007
- · Relay 5V
Oleh: Abd. Halim
Kapasitas R5 nya berapa?? Kenapa tidak ada dalam daftar komponen???

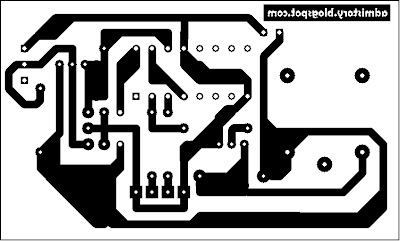

BalasHapusmaaf . di gambar rangkaian dan gambat layout itu gak cocok . .
